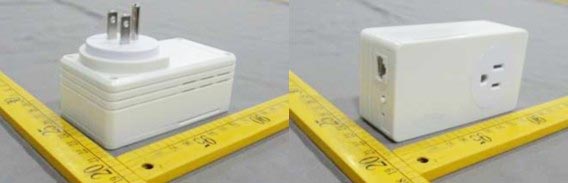

带AC Outlet 的直插式电源输入输出规格的标识
1.6.2 输入电流的考量
在正常负载(NORMAL LOAD)状态下,输入电流不能超过额定电流的10%。正常负载是指可以合理遇见的可能的最严酷的工作状态, 所以对于上面的电源来说,最严酷的状态应该是Outlet 和DC 输出同时带额定负载,所以Outlet 的负载电流需要在做输入测试的时候加以考虑。上面的输入电流标称的错误之处在于没有考虑Outlet 的负载电流。
3.2.1 插头的最大电流限制
UL 60950-1 3.2.1 章节有关于电源线的插头规格的125%的规则,如果产品通过插头连接到电源插座,那么插头电流规格至少为产品的额定电流值的125%。这个规则同样适用于直插式设备,也即是说,DPIU 的额定輸入电流不能高于插头电流规格的80%。例如对于采用1-15P 或者5-15P 的直插式电源DPIU来说, 其输入额定电流最大应为12A 。在宣称Outlet 的电流规格的时候,需要考虑输入电流最大12A 的这个限制。
Outlet 的电压的标称
1-15P 或者5-15P 的插头的额定电压是125V, 所以Outlet 可以标称的最大电压为125V. 另外还有一种常见的错误就是输入标称为100-240V, 输出标称为120V, 这种标称也是不对的,因为设备连接到240V 电压的时候,Outlet 的输出会是240V 而不是120V 的。
解决方法:如要这样标识的话,需要在标签上额定输出处备注(for input 120Vac Only)
例如:
Input:100-240Vac, 50/60Hz, 12A
Output 1: 12Vdc, 2.5A
Output 2: 120Vdc, 50/60Hz, 10A(for input 120Vac Only)
总结
由上述的条款,我们可以得知本文所讨论的直插式设备电源输入及输出的正确标称应该为:
Input:100-125Vac, 50/60Hz, 12A (max.)
Outlet: 100-125Vac, 50/60Hz, 12A (max.)
